BURGHIUL CU UN SINGUR TĂIȘ

În industria de așchiere găurirea adâncă (în engleză, deep hole drilling) este utilizată pentru adâncimi de găurire de 15 x D și mai mult. Spre deosebire de alte procedee de găurire, găurirea adâncă permite execuția de alezaje mult mai adânci. Burghiele pentru găurire adâncă sunt disponibile în principiu în două modele diferite: burghie cu un singur tăiș și burghie cu două tăișuri, sculele putând realiza, desigur, și alezaje mai scurte. Gühring oferă, de asemenea, un burghiu cu patru tăișuri prin noul VB 80. Lubrifiantul de răcire joacă un rol decisiv în procedeul de găurire adâncă cu un singur tăiș: lubrifiantul de răcire este alimentat cu ajutorul canalelor de răcire corespunzătoare, în timp ce acesta este transportat într-un canal de prindere în formă de V (talon) împreună cu șpanul.

Burghiul cu un singur tăiș este o sculă de găurit cu un singur tăiș, fără autocentrare. Sculele de la Gühring pot fi utilizate pentru diametre cuprinse între 0,9 și 52 mm. În timpul perforării, scula este ghidată printr-o bucșă de găurire sau, în prealabil, există un alezaj de ghidare. Găurirea cu un singur tăiș asigură execuția de alezaje adânci și de precizie. Avantajele utilizării unui burghiu cu un singur tăiș sunt reprezentate de calitatea ridicată a suprafeței: Burghiul cu un singur tăiș comprimă suprafața piesei de prelucrat în timpul găuririi și asigură, pe lângă o calitate ridicată a suprafeței, și o duritate mai mare a peretelui alezajului. Astfel, se poate obține o calitate a suprafeței Ra 0,2 în timpul găuririi cu un singur tăiș. Aceasta este comparabilă cu o suprafață honuită. În plus, în cazul procedeului de găurire în adâncime se obține o orientare optimizată a sculei și o precizie ridicată la concentricitate.
În special la componentele precum injectoare, arbori de transmisie sau Common Rail se solicită o calitate ridicată a suprafeței.

Burghie cu un singur tăiș de la Gühring

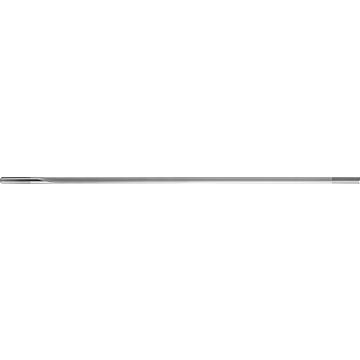

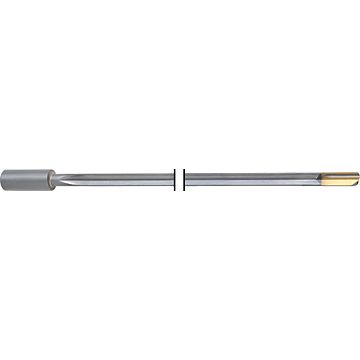

De exemplu, burghiul cu un singur tăiș EB 80 de la Gühring este format, în principiu, din trei piese diferite:
1. Capul din carbură metalică (VHM) cu care se rectifică geometria de tăiere și matrița periferică.
2. O țeavă cu un talon, care servește ca spațiu de așchiere.
3. Manșonul de prindere pentru fixarea sculelor.
Capul de burghiu din VHM, țeava și manșonul de prindere sunt lipite între ele. Țeava flexibilă se sprijină în peretele alezajului, permițând adâncimi de găurire de mai mulți metri. La rectificarea matriței periferice se creează bare de ghidare, care ghidează burghiul cu un singur tăiș în alezaj. Atât în ceea ce privește matrița periferică, cât și geometria vârfului, există mai multe modele diferite.
Pentru burghie există o varietate de manșoane de prindere diferite. Pentru alezaje adânci foarte mici sau pentru prelucrarea loturilor de mari dimensiuni de până la Ø 16 mm, burghiul cu un singur tăiș EB 100 de la Gühring este alegerea ideală. Pentru diametre mai mari EB 80 sau sistemul flexibil cu inserții interschimbabile al burghiului cu un singur tăiș EB 800 de la Gühring este ideal.
